配置基于用户VLAN的组播VLAN复制示例

组网需求

如图4-3所示，RouterA与组播源相连，通过GE1/0/0接口和SwitchA的GE0/0/1接口相连。SwitchA的GE0/0/1属于VLAN10。用户主机HostA、HostB和HostC连接到SwitchA的GE0/0/2、GE0/0/3和GE0/0/4接口，并分别属于VLAN100、VLAN200和VLAN300。

要求通过配置基于用户VLAN的组播VLAN，使RouterA通过组播VLAN向SwitchA下分属不同用户VLAN的主机分发组播数据。

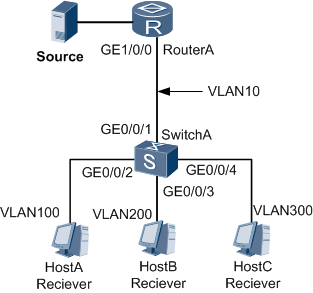

图4-3  配置基于用户VLAN的组播VLAN复制功能组网图

配置思路

采用如下的思路配置基于用户VLAN的组播VLAN复制：

1. 在系统视图下使能IGMP Snooping。

2. 创建组播VLAN，并在组播VLAN下使能IGMP Snooping。

3. 创建用户VLAN，并在用户VLAN下使能IGMP Snooping。

4. 在组播VLAN下面绑定用户VLAN。

5. 将接口分别以Hybrid方式加入VLAN。

数据准备

为完成此配置举例，需要准备以下数据：

• 和路由器相连的接口及所属的VLAN

• 用户接口及所属的VLAN

操作步骤

1. 在系统视图下使能IGMP Snooping。

   <SwitchA> system-view[SwitchA] igmp-snooping enable

2. 创建组播VLAN，并在组播VLAN下使能IGMP Snooping功能。

   [SwitchA] vlan 10[SwitchA-vlan10] igmp-snooping enable[SwitchA-vlan10] multicast-vlan enable[SwitchA-vlan10] quit

3. 创建用户VLAN，并在用户VLAN下使能IGMP Snooping功能。

   [SwitchA] vlan 100[SwitchA-vlan100] igmp-snooping enable[SwitchA-vlan100] quit[SwitchA] vlan 200[SwitchA-vlan200] igmp-snooping enable[SwitchA-vlan200] quit[SwitchA] vlan 300[SwitchA-vlan300] igmp-snooping enable[SwitchA-vlan300] quit

4. 在组播VLAN 10下面绑定用户VLAN 100、VLAN 200和VLAN 300。

   [SwitchA] vlan 10[SwitchA-vlan10] multicast-vlan user-vlan 100 200 300[SwitchA-vlan10] quit

5. 把接口以Hybrid方式加入VLAN。

   # 把GE0/0/1接口加入组播VLAN 10。

   [SwitchA] interface gigabitethernet0/0/1[SwitchA-GigabitEthernet0/0/1] port hybrid pvid vlan 10[SwitchA-GigabitEthernet0/0/1] port hybrid untagged vlan 10 [SwitchA-GigabitEthernet0/0/1] quit

   # 把GE0/0/2、GE0/0/3、GE0/0/4接口分别加入用户VLAN 100、VLAN 200、VLAN 300。

   [SwitchA] interface gigabitethernet0/0/2[SwitchA-GigabitEthernet0/0/2] port hybrid pvid vlan 100[SwitchA-GigabitEthernet0/0/2] port hybrid untagged vlan 100[SwitchA-GigabitEthernet0/0/2] quit[SwitchA] interface gigabitethernet0/0/3[SwitchA-GigabitEthernet0/0/3] port hybrid pvid vlan 200[SwitchA-GigabitEthernet0/0/3] port hybrid untagged vlan 200[SwitchA-GigabitEthernet0/0/3] quit[SwitchA] interface gigabitethernet0/0/4[SwitchA-GigabitEthernet0/0/4] port hybrid pvid vlan 300[SwitchA-GigabitEthernet0/0/4] port hybrid untagged vlan 300[SwitchA-GigabitEthernet0/0/4] quit

6. 验证配置结果，在SwitchA可以查看到组播VLAN和用户VLAN的信息。

   [SwitchA] display multicast-vlan vlanTotal multicast vlan   1
    multicast-vlan     user-vlan number     snooping-state
    ----------------------------------------------------------------
    10                 3                    IGMP Enable /MLD Disable

   [SwitchA] display user-vlan vlan
    Total user vlan   3
    user-vlan  snooping-state            multicast-vlan  snooping-state
    -----------------------------------------------------------------------------
    100        IGMP Enable /MLD Disable  10              IGMP Enable /MLD Disable
    200        IGMP Enable /MLD Disable  10              IGMP Enable /MLD Disable
    300        IGMP Enable /MLD Disable  10              IGMP Enable /MLD Disable

配置文件

• SwitchA的配置文件

  #
  sysname SwitchA
  #
  vlan batch 10 100 200 300
  #
  igmp-snooping enable
  #
  vlan 10
   igmp-snooping enable
   multicast-vlan enable
   multicast-vlan user-vlan 100 200 300
  #
  vlan 100
   igmp-snooping enable
  #
  vlan 200
   igmp-snooping enable
  #
  vlan 300
   igmp-snooping enable
  #
  interface GigabitEthernet0/0/1
   port hybrid pvid vlan 10
   port hybrid untagged vlan 10
  #
  interface GigabitEthernet0/0/2
   port hybrid pvid vlan 100
   port hybrid untagged vlan 100
  #
  interface GigabitEthernet0/0/3
   port hybrid pvid vlan 200
   port hybrid untagged vlan 200
  #
  interface GigabitEthernet0/0/4
   port hybrid pvid vlan 300
   port hybrid untagged vlan 300
  #
  return
